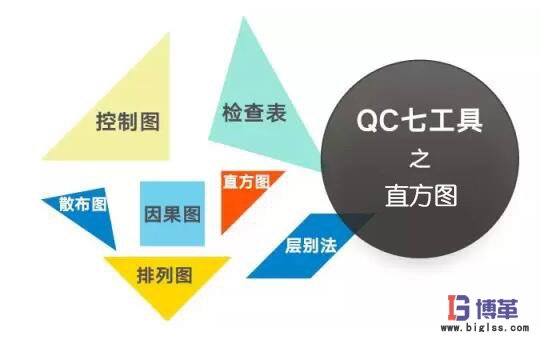

QC品質管理七大手法之直方圖是針對某產品或過程的特性值，利用常態分布（也叫正態分布）的原理，把50個以上的數據進行分組，并算出每組出現的次數，再用類似的直方圖形描繪在橫軸上。 　　直方圖的實施步驟 ：

　?、?收集同一類型的數據；

　?、?計算極差（全距）R=Xmax-Xmin；

　?、?設定組數K：K=1+3.23logN

數據總數	50~100	100~250	250以上
總數	6~10	7~12	10~20

　?、?確定測量最小單位，即小數位數為n時，最小單位為10-n；

　?、?計算組距h，組距h=極差R/組數K；

　　⑥ 求出各組的上、下限值

　　第一組下限值=X  min-測量最小單位10-n/27

　　第二組下限值（第一組上限值）=第一組下限值+組距h；

　　⑦ 計算各組的中心值，組中心值=（組下限值+組上限值）/2；

　?、?制作頻數表；

　?、?按頻數表畫出直方圖。

　　直方圖的常見形態與判定：

　?、?正常型：是正態分布，服從統計規律，過程正常；

　?、?缺齒型：不是正態分布，不服從統計規律；

　?、?偏態型：不是正態分布，不服從統計規律；

　?、?離島型：不是正態分布，不服從統計規律；

　?、?高原型：不是正態分布，不服從統計規律；

　　⑥ 雙峰型：不是正態分布，不服從統計規律；

　　⑦ 不規則型：不是正態分布，不服從統計規律。
